Istorija apie BMW žibintus

BMW automobiliai visada pasižymėjo ir atkreipė dėmesį su savo įspūdingais žibintais, ypač išskirtiniu BMW bruožu tapo angelo akys angliškai angel eyes – dar kitaip žinomos kaip gabaritinės šviesos.

Kaip žinoma naujausi sprendimai reikalauja ir naujausių technologijų, šie du dalykai visada yra naudojami kartu, nes kitu atveju nebus naujovių, kurios nustebina BMW gamintojo automobilų megėjus.

Pirmos kartos BMW, kurie buvo gaminami su kėbulo numeriu E turėjo naujus xenon žibintus, kas tuo metu buvo naujovė ir vairuotojams suteikė malonesnį ir saugesnį vairavimą palyginus su paprastomis halogėninėmis lemputės ir žibintais.

Žinoma šios naujovės ir papildomi patogumai kainavo daugiau, nei paprasti žibintai, todėl ir ne visi BMW automobiliai buvo gaminami su jais.

Po E30 E34 E46 E38 E39 E87 E82 E81 E88 E60 E61 E65 E66 E90 E91 E93 E93 E53 X5 E70 X5 E71 X6 E84 X1 kartos automobilių, maždaug nuo 2010 metų buvo pradėta gaminti naujos kartos F tipo modeliai.

BMW 5 klasės F10 sedanas F11 universalas ir 7 klasės F01 F02 buvo vienas iš pirmujų modelių, kuris buvo pradėtas gaminti 2010 metų antroje pusėje, kartu su naujos kartos 5 klasės BMW buvo pirma karta pradėtas gaminti GT modelis – F07 GT (Gran Turismo) hečbekas, kurio prieš tai nebuvo šioje klasėje ir apskritai bmw gamyboje.

Po 5 ir 7 klasės išėjo ir daugiau kitų modelių 3 serijos F30 F31 F34 GT, X serijos F15 X6 F16 X6, 1 Serijos F20 F21, X3 F25, X4 F25 ir t.t.

Šie nauji modeliai jau buvo gaminami su ypač moderniais žibintais, bet žinoma BMW pirkėjai galėjo rinktis iš kelių modelių žibintų: halogėninių, paprastų Xenon ar Bi-Xenon arba su adaptyvinėmis šviesomis ir naujausios technologijos LED žibintais.

LED žibintai yra pati naujausia technologijų ir šiuo LED žibintai jau yra naudojami kaip standartinis gamyklinis pasirinkimas, dėl gero apšvietimo ir saugumo kelyje.

Ir šiuo metu yra gaminami patys naujausi G kartos BMW automobiliai, tokie kaip 5 klasės G30 G31, 3 Serijos G20 G21, 7 Serijos G11 ir taip toliau.

Šie modeliai yra gaminami su LED žibintais jau kaip standartinis „paprastas“ pasirinkimas, jei norite daugiau patogumo kelyje turite pasirinkite adaptyvinius LED žibintus arba dar ryškesnius ir naujesnius BMW LASER technologijos žibintus.

Kuo modernesnė ir naujesnė technologija yra panaudota bmw automobilio žibintuose – tuo daugiau „paplonins“ jūsų piniginė, bet į sauguma ir patoguma vairuoti tamsiu paros metu tikrai verta investuoti!

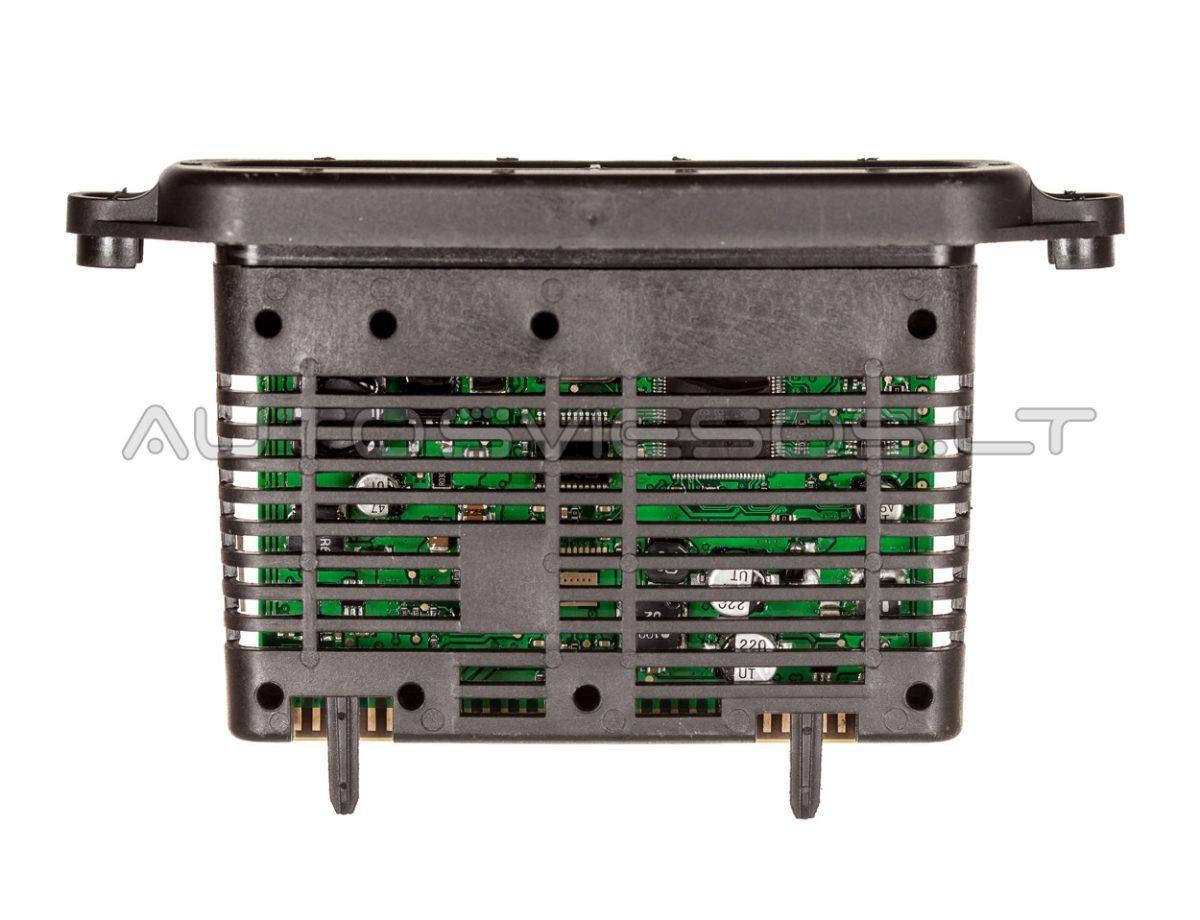

Kas yra BMW TMS žibinto blokas?

Visi F kartos BMW automobilai su halogeniniais, bi-xenon ar LED žibintais naudoja papildomą valdymo bloką, dar žinoma kaip LEAR TMS modulis.

Šis modulis yra žibinto „smegenys“, kurios atsakingos už įvairias funkcijas, pavyzdžiui gabaritinės šviesos (angel eyes žiedai)

Kada reikia pakeisti TMS modulį?

Pagrindinės klaidos, kai sugenda LEAR TMS blokas yra šios: Side/daytime lights fault ir Headlight vertical aim control failure

Kitas gedimas kada tikrai reikia pakeisti žibinto valdymo bloką yra abu angel eyes žiedai užgeso vienu metu iškarto, labai svarbu atkreipti dėmesį į tai jog abu, o ne vienas žiedas, nes kai nustoja šviesti tik vienas žiedas iš keturių, tuomet reikės pakeisti žiedų apšvietimo LED modulį, o tai yra visai atskira detalė.

Kitas gedimas būtu priekinio žibinto posūkiai nustojo veikti, ne abiejų pusių, bet tik vienos, na bent abu moduliai sugedo iškarto, bet tai yra gan retas reiškinys.

Šie gedimai ir klaidos yra pačios dažniausios kada tikrai galite būti užtikrinti, kad sugedo būtent BMW LEAR TMS žibinto modulis (kasetė) ir nereikės ieškoti gedimo priežaščių.

Taip pat papildomai gali būti šios klaidos:

  • Side/daytime lights fault
  • Adaptive Headlights failure
  • Turn indicator front left failure
  • Turn indicator front right failure
  • Lighting system front left failure
  • Lighting system front right failure
  • Headlight vertical aim control failure
  • Adaptive headlight malfunction
  • Lighting system Front Left malfunction
  • Lighting system Front Right malfunction
  • Headlamp vertical aim control malfunction
  • Left Cornering light malfunction
  • Right Cornering light malfunction
  • Left cornering light failure
  • Right cornering light failure
  • Adaptive Lichtsysteme defekt
  • Leuchtweitenregulierung defekt
  • Lichtanlage vorn rechts defekt
  • Lichtanlage vorn links defekt
  • Adaptief verlichting-systeem defect
  • Adaptief verlichtingsysteem defect
  • Verlichting rechts voor defect
  • Verlichting links voor defect
  • Defect koplampafstelling
  • Parkeer- en dag-rijlicht defect
  • Parkeer- en dagrijlicht defect
  • Système d'eclairage avant droit defect
  • Système d'eclairage avant gauche defect
  • Panne éclairage de virage
  • Eclairage virage defectueux
  • Feu position/eclairage de jour defectueux
  • Pozicijska luc/dnevna luc v okvari
  • Pozicijska luc/dnevna luc
  • Svinglys t.v. defekt
  • Defekt lysvidderegulering
  • Lysvidde
  • Forlygternes lysvidderegulering defekt
  • Positions-/kørelys
  • Positionslys og kørelys defekt
  • Adaptive lyssystemer defekt
  • Lysanlaeg foran t.v. defekt
  • Lysvidde-regulering defekt
  • Fari adattivi in curva guasti
  • Clignotant avannt gauche defectueux
  • Clignotant avannt droite defectueux
  • Veilleuse/feu croisement jour def.
  • Daytime/parking lamp malfunction
  • Parking/daytime lights
  • Left turn signal malfunction
  • Right turn signal malfunction
  • Turn indicator front left failure
  • Turn indicator front right failure
  • Adaptive headlights failure
  • Adaptive headlight malfunction
  • Headlight Vertical Aim Control Failure
  • Headlamp vertical aim control malfunction
  • Side/daytime lights fault
  • Headlight vertical aim control!
  • Side/daytime lights on left fault!
  • Side/daytime lights on right fault!
  • Turn indicator left failure
  • Turn indicator right failure
  • Turn Indicator front left failure!
  • Turn Indicator front right failure!
  • Left Cornering light failure
  • Right cornering light failure
  • Adaptive Lichtsysteme defekt
  • Leuchtweitenregulierung defekt
  • Leuchtweiten-Regulierung defekt
  • Kurvenlicht ausgefallen!
  • Leuchtweiten-regulierung gestort!
  • Blinker vorn links defekt
  • Blinker vorn rechts defekt
  • Blinker links defekt
  • Blinker rechts defekt
  • Veilleuse/feu croisement jour def.! defectueux
  • Panne feu de croisement de jour!
  • Veilleuse et feu de croisement de jour defectueux
  • Phares directionnels gauches défectueux
  • Phares directionnels droits défectueux
  • Panne clignotant avant gauche
  • Panne clignotant avant droite
  • Clignotant gauche defectueux
  • Clignotant droite defectueux
  • Reglage portee des phares defectueux
  • Defaut reglage portee des phares!
  • Clignotant avant gauche defectueux
  • Clignotant avant droite defectueux
  • Parkeringsljus/varselljus defekt
  • Blinkers vanster fram defekt
  • Blinkers höger fram defekt
  • Ljusviddsreglering defekt
  • Ljus Vid Reglering defekt
  • Kurvljus defekt
  • Anomalia no controlo da altura dos farois!
  • Pisca esquerdo com falhas
  • Pisca direito com falhas
  • Pisca Certo com falhas
  • Pisca luzes conduc diurna com falhas
  • Pisca/luzes conduc. diurna com falhas
  • Pisca dianteiro esq. nao funciona
  • Pisca dianteiro dir. nao funciona
  • Eclairage virage defectueux
  • Stand-/Tagfahrlicht links ausgefallen!
  • Stand-/Tagfahrlicht rechts ausgefallen!
  • Stand-/Tagfahrlicht defekt
  • Standlicht und Tagfahrlicht defekt
  • Leuchtweitenregulierung der scheinwerfer defekt
  • iLuz de pos. y cond. diurna der. averiada!
  • iLuz de pos. y cond. diurna izq. averiada!
  • Luz de posición y conducción diurna derecho averiada
  • Luz de posición y conducción diurna izquierda averiada
  • iRegulacion alcance luces!
  • Fallo regulacion alcance luces
  • Fallo de la luz de curvas
  • Alcance de luces
  • Panne veilleuse/feu croisement jour D!
  • Avaria luce posizione e luce diurna!
  • Avaria regolazione altezza fari!
  • Indicatore direzione sinistro guasto
  • Indicatore direzione destro guasto
  • Indicatore direzione ant. sinistro guasto
  • Indicatore direzione ant. destro guasto
  • Parkeer- en dagrijlicht defect
  • Richtingaanwijzer links defect
  • Richtingaanwijzer rechts defect
  • Richtingaanwijzer linksvoor defect
  • Richtingaanwijzer rechtsvoor defect
  • Defect koplampafstelling
  • Regulacja zasiegu swiatel niesprawn!
  • Awaria prawego sw. pozycyjn/dziennego!
  • Swiatlo pozycyjne/dzienne uszkodzone
  • Awaria lewego kierunkowskazu
  • Awaria prawego kierunkowskazu
  • Awaria sw. doswietlajacych zakrety!
  • Side and daytime driving lights on left failed.
  • Side and daytime driving lights on right failed

Dazniausiai pasitaikancios diagnostikos klaidos

  • 800FC3 Initialization fault in left headlamp driver module
  • 800FC2 Initialization fault in right headlamp driver module
  • 800FC3 Initialisation fault in headlight driver module left
  • 800FC2 Initialisation fault in headlight driver module right
  • 800FC7 Internal fault in STML (Left hand headlamp driver module)
  • 800FC8 Internal fault in STML (Right hand headlamp driver module)
  • 800FC7 lin bus, headlight driver module (TMS) right, communication fault
  • 800FC8 Lin Bus Headlight driver module (TMS), Left: communication fault
  • 800FC9 Lin Bus headlight driver module (TMS), right: communication fault
  • 800F86 Daytime Driving Light / Side Light, left, faulty
  • 800F87 Daytime Driving Light / Side Light, right, faulty
  • 800F88 Output daytime driving light / side light, left, short-circuited
  • 800F89 Output daytime driving light / side light, right, short-circuited
  • 800FCB Headlight driver module (TMS), left, faulty
  • 800FCE Headlight driver module (TMS), right, faulty
  • 800FC0 LWR fault in headlight driver module, right
  • 800FC1 LWR fault in headlight driver module, right
  • 800FC5 Environment Fault in Headlight Driver Module, Left (over or Under voltage, over temperature
  • 800F40 Direction Indicator, Front Left, Faulty
  • 800FD0 Design/Side Marker Light, Left, Faulty
  • 8041F4 Headlight Driver Module (TMS) Left Daytime Driving Lights or Position Light, Left has Short Circuited
  • 8041F4 Left headlight engine control unit module (TMS): Daytime running light or side light has a short circuit
  • 804201 Right headlight engine control unit module (TMS): Daytime running light or side light has a short circuit
  • 800FC8 LIN Bus koplamp driver module (TMS) links communicatiefout
  • 800FC9 LIN Bus koplamp driver module (TMS) rechts communicatiefout
  • 800FC3 Initialization fault in left headlamp driver module
  • 800FCC Coding errors in the right headlamp driver module
  • 800FC2 Initialization fault in right headlamp driver module
  • 800FC3 Initialisation fault in headlight driver module left
  • 800FC2 Initialisation fault in headlight driver module right
  • 800FC2 Coding errors in the right headlamp driver module
  • 800FC7 Internal fault in STML (Left hand headlamp driver module)
  • 800FC8 Internal fault in STML (Right hand headlamp driver module)
  • 800FC7 lin bus, headlight driver module (TMS) right, communication fault
  • 800FC8 Lin Bus Headlight driver module (TMS), Left: communication fault
  • 800FC9 Lin Bus headlight driver module (TMS), right: communication fault
  • 800F86 Daytime Driving Light / Side Light, left, faulty
  • 800F86 Daytime running light/left parking defect
  • 800F87 Daytime Driving Light / Side Light, right, faulty
  • 800F87 Daytime running light/right parking defect
  • 800F88 Output daytime driving light / side light, left, short-circuited
  • 800F89 Output daytime driving light / side light, right, short-circuited
  • 800FCB Headlight driver module (TMS), left, faulty
  • 800FCE Headlight driver module (TMS), right, faulty
  • 800FC0 LWR fault in headlight driver module, right
  • 800FC1 LWR fault in headlight driver module, right
  • 800FC5 Environment Fault in Headlight Driver Module, Left (over or Under voltage, over temperature
  • 800F40 Direction Indicator, Front Left, Faulty
  • 800FD0 Design/Side Marker Light, Left, Faulty
  • 8041F4 Headlight Driver Module (TMS) Left Daytime Driving Lights or Position Light, Left has Short Circuited
  • 8041F4 Left headlight engine control unit module (TMS): Daytime running light or side light has a short circuit
  • 804201 Right headlight engine control unit module (TMS): Daytime running light or side light has a short circuit
  • 800F8D Abbiegelicht rechts defekt
  • 800FC9 LIN-Bus Scheinwerfertreibermodul (TMS) rechts: Kommunikationsfehle
  • 800FC6 Internal fault in the right headlamp module
  • 800FC3 Initiaztion Fault in Headlight Driver Module Left
  • 800FB6 Initiaztion Fault in Headlight Driver Module Right
  • 800FC8 LIN bus headlight driver module TMS left communication fault
  • 800FC7 Left Headlight Driver Module TMS Internal Error
  • 800FC6 Right Headlight Driver Module TMS Internal Error
  • 800FC3 Headlight Driver Module TMS left Coding error or timeout
  • 800FC2 Headlight Driver Module TMS right Coding error or timeout
  • 800FC8 LM_LIN bus error TMS Left.
  • 800FC2 Defaut d'initialisation dan le module pilote de phare droite

Keitimas ir naujo bloko ieškojimas

Blokelio pakeitimas yra gan parpastas, sunkiausia dalis prieiti būtent iki pačio modulio, kas dažnai reikalauja nuimti priekinį bamberi, kad galėtume prieiti prie TMS kasetės.

Pats modulis yra kaip „kasetė“, įstumiamias į žibintą ir prisukamas su dviem varžtais.

Po pakeitimo gali reikėti prikoduoti arba sukalibruoti detalę, bet tai priklauso vėl nuo žibinto modelio.

Dažniausiai kalibravimo reikalauja tik Bi-Xenon ir LED adaptyviniai BMW žibintai.

Kas yra BMW Xenon ir LED žibintai ir kuo skiriasi nuo paprastu?

Angliškai Adaptive reiškia prisitaikančios, judančios, tai reiškia jog jei jūsų BMW žibintai yra Xenon Adaptive arba LED adaptive, kad kai vairuojate tamsiu paros metu ir yra naudojamos trumpos arba ilgos šviesos ir kai sukate vairą į kairę arba dešinę pusę, šviesos taip pat juda tą kryptimi, taip jums suteikdamos galimybę greičiau pamatyti kas laukia už posūkio.

Jei faros yra paprastos halogėninės arba tiesiog bi-xenon ar xenon tipo tuomet jos neturės šios funkcijos ir švies tiesiog sufokusuotu šviesos srautu tiesiai.

Viskas apie BMW ir LEAR žibintų detalių kodus

Žemiau rasite detalių kodų, kuriuos mes galime jums pasiūlyti įsigyti internetu mūsų elektroninėje parduotuvėje.

Pakeiciami BMW ir LEAR detales kodai

  • 63117440877 7440877 01 744087701 53510082F 02 53510082F02
  • 63117427607 7427607 01 742760701 53510082D 02 53510082D02
  • 53510082E 02 53510082E02 53510082E 00 53510082E00 53510082E 01 53510082E01
  • 63117409579 7409579 01 740957901 53510082B 00 53510082B00
  • 63117408422 7408422 01 740842201 53510082A 00 53510082A00
  • 63117381017 7381017 01 738101701 535100826 02 53510082602
  • 7262949 02 726294902
  • 532384807 04 53238480704
  • 7304592 02 730459202
  • 535211802 01 53521180201
  • 535211802 00 53521180200
  • 7304593 02 730459302
  • 535212802 00 53521280200
  • 535212802 01 53521280201
  • 7316208 01 535212803 01 53521280301
  • 7316208 03 731620803
  • 535212805 07 53521280507
  • 7269494 01 7269494 02
  • 63117269531
  • 7269531 01 726953101
  • 7269531 02 726953102
  • 532384808 05 53238480805
  • 532384808 03 53238480803
  • 532384808 04 53238480804
  • 63117279625 7279625
  • 63117274400 7274400
  • 63117316217 7316217 03 731621703
  • 5352118A7 10 5352118A710
  • 63117329157 7329157
  • 5352118A7 01 5352118A701
  • 5352118A7 05 5352118A705
  • 63117305235 7305235
  • 63117304905 7304905
  • 63117267044 7267044
  • 7262947 03 726294703
  • 7262947 02 726294702
  • 63117378511 7378511 01
  • 535100817 00 53510081700
  • 535100C17 00 535100C1700
  • 63117440879 7440879 01 53510081K 03 535100C1H 01 53510081H 01
  • 63117427612 7427612 01 535100C1J 00 53510081J 00
  • 63117409583 7409583 01 53510081E 01
  • 63117440875 7440875 01 744087501
  • 535100870 00 53510087000
  • 63117316224 7316224
  • 63117361025 7361025
  • 63117316181 7316181
  • 63117409577 7409577 01 740957701
  • 53510080N 01 53510080N01
  • 63117381015 7381015 01 738101501
  • 53510080J 01 53510080J01
  • 63117408425 7408425
  • 63117427593 7427593 01 742759301
  • 53510080U 00 53510080U 01
  • 63117427594 7427594 01 53510085U 00
  • 63117381016 7381016 01 53510085J 03
  • 63117316183 7316183 01 53510085D 02
  • 63117361026 7361026 01 53510085C 00
  • 63117316225 7316225 01 535100859 00
  • 63117409578 7409578 01 53510085N 01
  • 63117440876 7440876 01
  • 53510085V 01 53510085V 00
  • 63117409739 7409739 01 535100C9G 01
  • 63117427616 7427616 01 535100C9L 00
  • 63117440883 7440883 01 535100C9K 01
  • 63117396129 7396129 01 535100C98 00
  • 7401747 01 535100C9A 00
  • 7376865 01 535100886 00
  • 7376867 01 535100893 00
  • 63117440878 7440878 01 744087801
  • 53510086F 01 53510086G 04
  • 63117427611 7427611 01 53510086E 02
  • 53510086E 03
  • 63117381018 7381018 01 738101801
  • 535100866 02
  • 63117409580 7409580 01 740958001
  • 53510086B 01
  • 7258278 01 725827801
  • 7258278 02725827802
  • 7267045 63117267045
  • 7304906 63117304906
  • B63.11.7.304.906
  • B63117304906
  • 535051807
  • 535051807 01 53505180701
  • 535051807 00 53505180700
  • 535051806
  • 5350518A7 01 5350518A701

BMW automobiliai, kurie naudoja LEAR TMS blokus

  • 1 Serija: F20 2010, 2011, 2012, 2013, 2014, 2015
  • 1 Serija: F21 2010, 2011, 2012, 2013, 2014, 2015
  • 1 Serija: 114i, 116i, 125i, 135i, 114d, 116d, 120d, 125d
  • 2 Serija F22 2012 2013 2014 2015 2016 2017
  • 2 Serija F87 M2 2014 2015 2016 2017
  • 2 Serija F23 2014 2015 2016 2017
  • 5 Serijos F10 Prieš Facelift 2010, 2011, 2012, 2013
  • 5 Serijos F11 Prieš Facelift 2010, 2011, 2012, 2013
  • 5 Serijos F07 GT Prieš Facelift 2010, 2011, 2012, 2013
  • 5 Serija 520i, 523i, 528i, 530i, 535i, 550i, 520d, 525d, 530d, 535d
  • 5 Serija F10 Prieš Facelift 2010, 2011, 2012, 2013
  • 5 Serija F11 Prieš Facelift 2010, 2011, 2012, 2013
  • 5 Serija F07 GT Gran Turismo Priesš Facelift ir Facelift 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017
  • 5 Serija: 520i, 523i, 528i, 530i, 535i, 550i, 520d, 525d, 530d, 535d
  • 5 Serija: F10 LCI Facelift and M5 2013, 2014, 2015, 2016
  • 5 Serija: F10 LCI Facelift and M5 2013, 2014, 2015, 2016, 2017
  • 5 Serija: F07 GT Gran Turismo LCI Facelift 2013, 2014, 2015, 2016, 2017
  • 520i, 528i, 530i, 535i, 550i, M5, ActiveHybrid 5, 518d, 520d, 525d, 530d, 535d, M550d xDriver
  • 6 Serija F06 Gran Coupe 2012 2013 2014 2015
  • 6 Serija F12 2012 2013 2014 2015
  • 6 Serija F13 2012 2013 2014 2015
  • X Serija X3 F25 Pre-Facelift Prieš Facelift 2010, 2012, 2013, 2014
  • 3 Serija F30 2011, 2012, 2013, 2014, 2015 Prieš Facelift
  • 3 Serija F31 2011, 2012, 2013, 2014, 2015 Prieš Facelift
  • 3 Serija F34 Gran Turismo (GT) 2012, 2013, 2014, 2015 Prieš Facelift
  • 3 Serija 316i, 318i, 320i, 328i, 335i, 316d, 318d, 320d, 325d, 330d, 335d
  • 7 Serija F01 F02 LCI Facelift 2011 2012 2013 2014 2015
  • 730Li 740i 740Li 750i 750Li xDrive 760i 760Li ActiveHybrid7 Alpina B7 730d 730Ld 740d
  • Rolls Royce Ghost RR4
  • Rolls Royce Wraith RR5
  • Rolls Royce Dawn RR6
  • 3 Serija F80 M3 2012, 2013, 2014, 2015
  • 3 Serija F80 M3 LCI 2015, 2016, 2017
  • 4 Serija F32 2013, 2014, 2015, 2016
  • 4 Serija F82 M4 2013, 2014, 2015, 2016
  • 4 Serija F33 2013, 2014, 2015, 2016
  • 4 Serija F83 M4 2013, 2014, 2015, 2016
  • 4 Serija F36 2013, 2014, 2015, 2016
  • X Serija X5 F15 2013, 2014, 2015, 2016
  • X Serija X5 M F85 2013, 2014, 2015, 2016
  • X Serija  X6 F16 2013, 2014, 2015, 2016
  • X Serija X6 M F86 2013, 2014, 2015, 2016
  • X Serija X3 F25 SUV Facelift LCI 2014, 2015, 2016, 2017
  • X Serija X4 F26 SUV 2013, 2014, 2015, 2016, 2017, 2018
  • X Serija xDrive20i , xDrive28i , xDrive35i , sDrive18d , 20d , 30d , 35d , sDrive20i , xDrive35d
  • X5 F15 2012 2013 2014 2015 2016 2017 2018
  • X5M F85 2013 2014 2015 2016 2017 2018
  • sDrive35i xDrive35i xDrive50i xDrive40e
  • sDrive25d xDrive25d xDrive40d M50d
  • X6 F16 2012 2013 2014 2015 2016 2017 2018 2019
  • sDrive35i xDrive35i xDrive50i xDrive30d xDrive40d M50d
  • X6M F86 2013 2014 2015 2016 2017 2018 2019
